سرج ارستر و برقگیر

سرج ارستر و برقگیر

سرچ ارستر  و سرچ پروتکش ابزارهای بسیار مهمی برای حفاظت از تجهیزات الکتریکی در برابر اضافه ولتاژها و جریان‌های ناگهانی ناشی از رعد و برق، نوسانات شبکه برق یا تخلیه الکترواستاتیکی (ESD) هستند. این دستگاه‌ها به طور خاص طراحی شده‌اند تا از آسیب به تجهیزات گران‌قیمت جلوگیری کنند.

سرچ ارستر (Surge Arrester)

سرچ ارستر، یک دستگاه حفاظتی است که برای محدود کردن ولتاژ بیش از حد ناشی از رعد و برق یا سایر نوسانات ناگهانی استفاده می‌شود. این دستگاه معمولاً در سیستم‌های انتقال و توزیع برق استفاده شده و ولتاژ اضافی را به زمین تخلیه می‌کند.

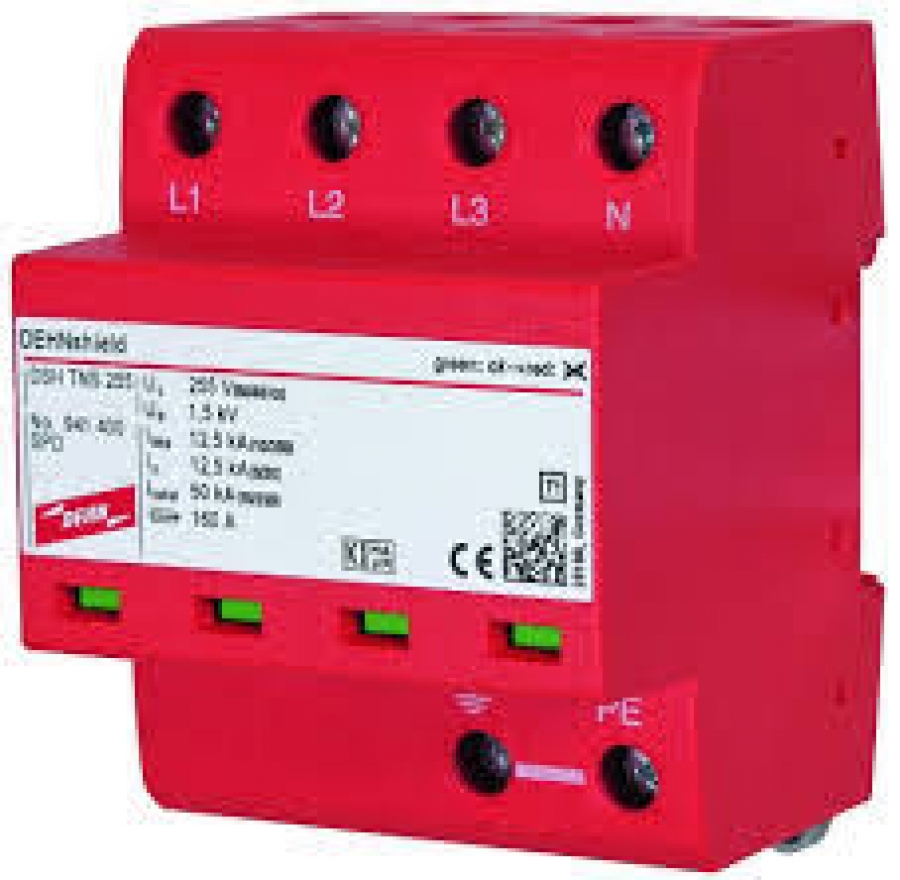

 556202461533c16857a46ed5bfb7c21c XL

محل نصب:

    • در ورودی تابلوهای برق
    • در خطوط انتقال قدرت
    • نزدیک تجهیزات حساس

کاربردها:

  • حفاظت از ترانسفورماتورها
  • حفاظت از خطوط برق فشار قوی
  • حفاظت از ساختمان‌ها و تجهیزات صنعتی

سرچ پروتکشن (Surge Protection)

سرچ پروتکشن دیوایس (SPD) معمولاً در سیستم‌های الکترونیکی و شبکه‌های توزیع برق خانگی و تجاری به کار می‌رود. این دستگاه‌ها برای جلوگیری از آسیب به دستگاه‌های حساس در برابر نوسانات کوتاه‌مدت طراحی شده‌اند.

انواع سرچ پروتکشن:

  1. سطح 1 (Type 1) یا کلاس  B:
    • برای حفاظت در برابر تخلیه مستقیم رعد و برق
    • در سیستم‌های فشار قوی و نزدیکی خطوط هوایی نصب می‌شود.
  2. سطح 2 (Type 2) یا کلاسC:
    • برای حفاظت در برابر نوسانات ناشی از رعد و برق غیرمستقیم
    • مناسب برای تابلوهای توزیع اصلی ساختمان‌ها
  3. سطح 3 (Type 3)  یا کلاسC+B:
    • برای حفاظت نهایی از تجهیزات داخل ساختمان
    • نصب نزدیک به مصرف‌کننده (مثل پشت کامپیوتر یا تلویزیون)

تفاوت سرچ ارستر و سرچ پروتکشن:

ویژگی

سرچ ارستر

سرچ پروتکشن

محدوده کاربرد

خطوط انتقال و تجهیزات قدرتی

تجهیزات الکترونیکی حساس

موقعیت نصب

در نقاط ورودی سیستم برق

در نزدیکی دستگاه‌های نهایی

نوع ولتاژ

ولتاژهای خیلی بالا (رعد و برق)

ولتاژهای متوسط و نوسانات داخلی

هدف اصلی

تخلیه ولتاژهای عظیم به زمین

محافظت از دستگاه‌ها در برابر پیک‌های ولتاژ

راهکارهای حفاظت در هنگام رعد و برق:

  1. استفاده از ارتینگ مناسب:
    • نصب سیستم زمین (Earthing) مؤثر برای تخلیه اضافه ولتاژ.
  2. نصب سرچ ارستر:
    • در خطوط ورودی ساختمان‌ها و تابلوهای برق اصلی.
  3. استفاده از SPD در تجهیزات حساس:
    • نصب SPD در تابلو برق داخلی یا پشت دستگاه‌های الکترونیکی حساس.
  4. نصب برق‌گیر (Lightning Rod):
    • در نقاط بلند ساختمان‌ها برای جذب تخلیه مستقیم صاعقه.
کلاس B

کلاس B

این دسته از سرج ارسترها به عنوان حفاظت اولیه در برابر صاعقه (رعد و برق) با تحمل جریان KA 100 (کیلو آمپر) مورد استفاده قرار می گیرد.

هم چنین این ارسترها جهت محافظت از دستگاه های ا

ادامه مطلب...
کلاس B+C

کلاس B+C

سرج ارسترهای کلاس B+C (که گاهی با نام‌های Type 1+2 یا Class I+II نیز شناخته می‌شوند) تجهیزاتی برای حفاظت در برابر اضافه ولتاژهای ناشی از صاعقه یا نوسانات الکتریکی هستند. این دستگاه‌ها معمولاً در تابلوهای برق نصب می‌شوند و برای محافظت از تجهیزات حساس و کاهش ریسک آسیب‌دیدگی استفاده

ادامه مطلب...
کلاس C

کلاس C

سرج ارستر کلاس C (که به نام Type 2 یا Class II نیز شناخته می‌شود) یکی از پرکاربردترین انواع ارسترها است که وظیفه حفاظت از سیستم‌های برقی در برابر اضافه ولتاژهای گذرا ناشی از سوئیچینگ، امواج الکتریکی و یا صاعقه‌های غیرمستقیم را بر عهده دارد. این نوع سرج ارستر معم

ادامه مطلب...
کلاس D

کلاس D

سرج ارستر کلاس D (که به عنوان Type 3 یا Class III نیز شناخته می‌شود) یک دستگاه محافظتی است که برای حفاظت از تجهیزات بسیار حساس در برابر اضافه ولتاژهای با انرژی پایین استفاده می‌شود. این نوع سرج ارستر معمولاً در نقاط انتهایی شبکه برق، نزدیک تجهیزات نهایی (مانند کامپیوترها، تلویزیون

ادامه مطلب...
کلاس C+D

کلاس C+D

سرج ارستر کلاس C+D (که گاهی با نام Type 2+3 یا Class II+III نیز شناخته می‌شود) یک دستگاه ترکیبی است که قابلیت‌های حفاظت سرج ارستر کلاس C و کلاس D را در یک واحد ارائه می‌دهد. این نوع ارسترها برای حفاظت در برابر اضافه ولتاژهای متوسط تا پایین طراحی شده‌اند و معمولاً در نزدیکی تجهیزات حساس

ادامه مطلب...
سرج ارستر مخابراتی

سرج ارستر مخابراتی

سرج ارسترهای مخابراتی (Telecommunication Surge Arresters) به‌طور خاص برای محافظت از تجهیزات حساس مخابراتی و شبکه‌های داده در برابر اضافه ولتاژها طراحی شده‌اند. این ارسترها برای جلوگیری از آسیب به دستگاه‌هایی مانند روترها، سوییچ‌ها، مودم‌ها، خطوط تلفن و تجهیزات ارتباطی استفاده می‌شو

ادامه مطلب...
ارستر دیتا

ارستر دیتا

ارستر دیتا دستگاهی است که برای محافظت از خطوط داده و سیگنال در برابر اضافه ولتاژهای گذرا (Transient Overvoltages) ناشی از صاعقه، نویزهای القایی، یا نوسانات سیستم برق استفاده می‌شود. این ارسترها به طور خاص برای حفاظت از تجهیزات شبکه، سیستم‌های مخابراتی و انتقال داده طراحی شده‌اند و ا

ادامه مطلب...
